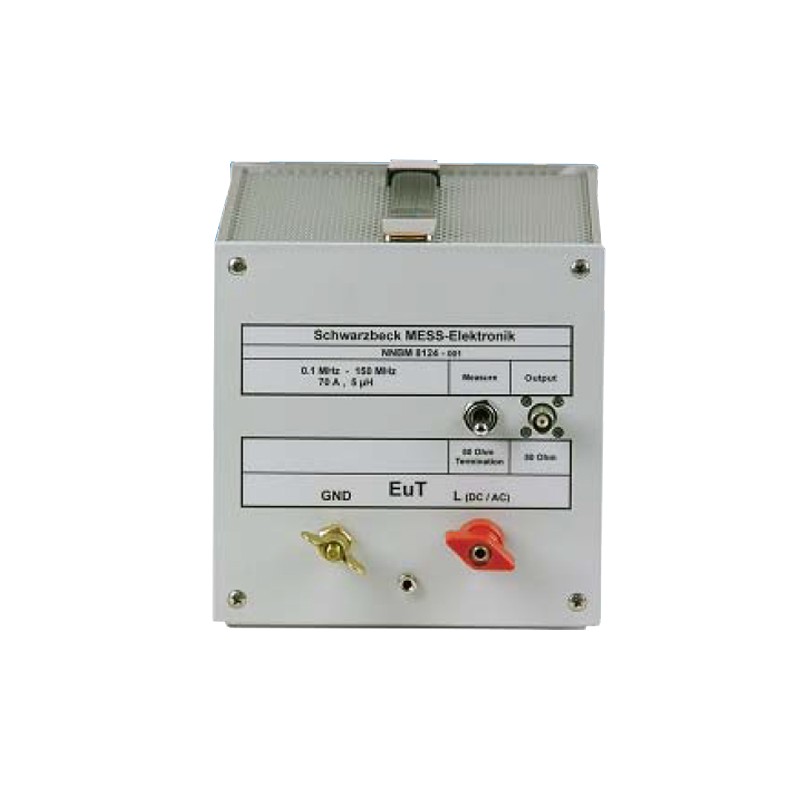

不对称单路径AMN(人工电源网络) NNBM8124

型号: NNBM8124
产地: 上海
索取资料及报价


型号:	NNBM8124
产地:	上海

产品介绍

不对称单路径AMN(人工电源网络）NNBM8124主要用于车辆、飞机、船只在频率范围是0.1-150兆赫的高频到特高频波段的干扰电压测量。NNBM也可以用于大电流注入（BCI）测试或根据ISO7637-2标准进行瞬态测试。根据CISPR16/25和MIL-STD-461F(5uH+1Ω)标准，阻抗特性是50Ω.连续电流额定值是70A，短时可能超过100A。被测物连接到前面板终端，电源终端在设备背面。

产品标准

ISO16750-2

技术参数

型号	NNBM8124
频率范围	0.1-150MHz
最大连续电流	70A
最大电流（限时）	100A
最大电压（直流电）	500V
最大电压（交流50/60Hz)	250V
最大电压（交流 400Hz）	130V
阻抗	（5uH+1Ω) 50Ω±10%
直流电阻电源-被测物	<5mΩ
阻抗(50Hz)	4.2mΩ
阻抗(400Hz)	13mΩ
被测物连接器	BCI(可选N型）至翼终端
尺寸	160X210X165mm
重量	1.9Kg

产品配置

CISPR16/25

MIL-STD-461F(5uH+1Ω)
